ホーム スイッチBOX B-97300-C301-UL



2連スイッチBOX / PCポリカーボネート ELECTRICAL 2 SERIES SW BOX

B-97300-C301-UL

【操作部】 E.STOP:30φ赤色/非照光式/非常停止用押しボタンスイッチ
START:緑色/LED球:黄色/照光式押しボタンスイッチ
【表示】 [EMERGENCY STOP]黄色シール付き/[START]シール付き
【備考】 非常停止スイッチ、スタートスイッチがセットでご使用いただけます



2連スイッチBOX B-97300-C301

2連スイッチBOX B-97300-C301

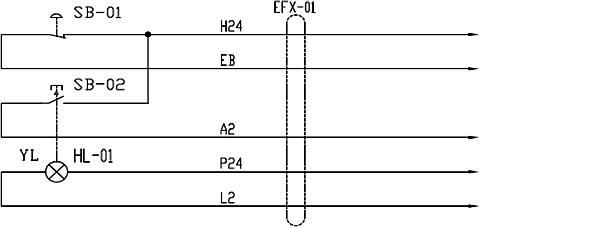

接続図 接続図 B-97300-C301
外形イメージ 外形イメージ B-97300-C301
線端切り落とし  マークチューブ付き
外形寸法 外形寸法 B-97300-C301
仕様・定格
部 品 メーカー 定格電圧 機 能 接点構成 型式
非常停止用
押しボタンスイッチ
オムロン プッシュロック
ターンリセット
1b A165Eシリーズ
照光式
押しボタンスイッチ
IDEC AC/DC24V モメンタリ 1c AL6Hシリーズ

A165Eシリーズ定格 定格使用電圧 抵抗負荷
AC125V 5A
AC250V 3A
DC 30V 3A
AL6Hシリーズ定格 定格使用電圧 抵抗負荷
AC/DC24V 1A
LED 定格使用電圧 LED 消費電流
AC/DC24V DC定格 8mA
AC定格 9mA
